Ремонт ABS, ESP, IVD Mazda 3 II (BL) 2009-2011 ATE, Bosch, TRW

Загорелись ABS, DSC и «восклицательный знак» на Mazda 3? Это типичная ситуация для BL

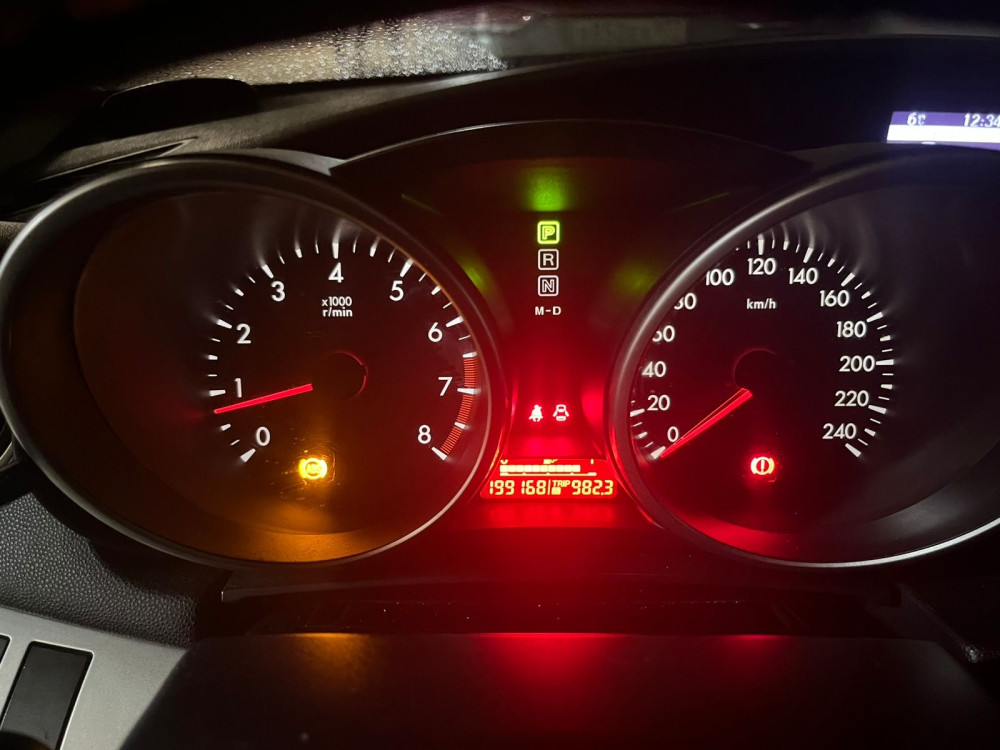

Вы завели Mazda 3 — и на приборной панели одновременно зажглись три индикатора: ABS, DSC (или DSC OFF) и красная лампа тормозной системы. Иногда к этому добавляется странное поведение: ошибка горит на холодную, а после 15–20 минут езды пропадает. Или наоборот — появляется только после прогрева. Или лампы «моргнули» и погасли, а через неделю загорелись уже насовсем.

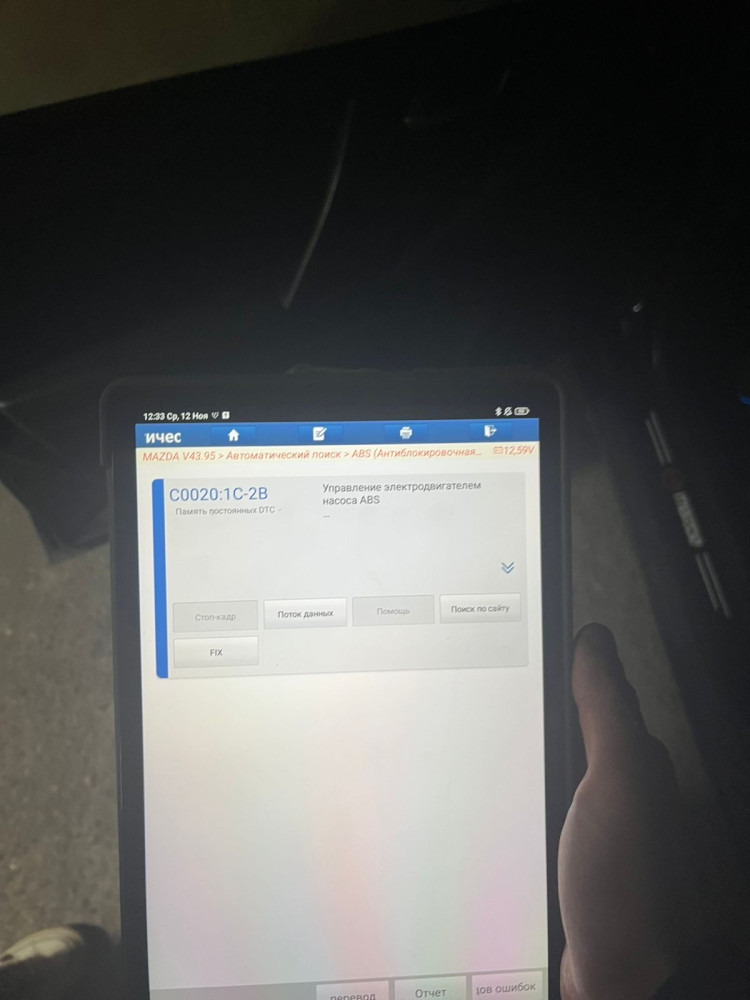

Сканер показывает C0020:71 (управление электродвигателем насоса ABS), C0082:48 (контрольная лампа неисправности тормозной системы) или ошибку по клапану канала TCS. Дилер предлагает менять гидроблок в сборе — это дорого. Разборки предлагают контрактный блок — но с непонятной историей.

Хорошая новость: на Mazda 3 второго поколения (кузов BL, 2009–2011) блок ABS/DSC в подавляющем большинстве случаев ремонтируется. Причём ремонтируется именно ваш оригинальный блок, без замены гидравлической части и без покупки нового узла. В этой статье разберём, что именно ломается, как понять, что виноват блок, а не датчик, что означают коды ошибок, сколько стоит ремонт блока ABS Mazda 3 и как он проходит у нас.

Что такое блок ABS/DSC на Mazda 3 BL и за что он отвечает

В документации Mazda этот узел называется ABS HU/CM или DSC HU/CM — Hydraulic Unit / Control Module. По-русски его называют по-разному: блок ABS, модуль ABS, гидроблок ABS, блок DSC, модулятор ABS, электронный блок управления тормозной системой, «мозги ABS». Всё это — одна и та же деталь.

Конструктивно это единый узел из трёх частей:

Гидравлический блок — алюминиевый корпус с электромагнитными клапанами, через который проходят тормозные магистрали ко всем четырём колёсам.
Электродвигатель насоса — создаёт давление в контурах при срабатывании ABS, TCS и DSC.
Электронный модуль управления (ECU) — плата с процессором, силовыми ключами клапанов и драйвером мотора. Именно она чаще всего и выходит из строя.

Находится блок в подкапотном пространстве, со стороны водителя, рядом с тормозными магистралями. К нему подходит разъём с проводкой от датчиков скорости колёс, датчика угла поворота руля, комбинированного датчика ускорений (G/yaw) и шины CAN.

За что отвечает блок:

ABS — не даёт колёсам блокироваться при резком торможении.
EBD — распределяет тормозные усилия между осями.
TCS — противобуксовочная система, гасит пробуксовку ведущих колёс.
DSC — система курсовой устойчивости Mazda, подтормаживает отдельные колёса при заносе.
Передаёт в другие блоки автомобиля данные о скорости колёс по CAN-шине.

При неисправности блока автомобиль продолжает тормозить — гидравлика работает напрямую от главного тормозного цилиндра. Но тормозить он будет как машина конца 80-х: без ABS, без EBD, без стабилизации. На сухом асфальте это можно не заметить. На мокрой дороге, в снег или при экстренном торможении разница становится критической.

Признаки неисправности блока ABS Mazda 3 BL

Симптомы, с которыми чаще всего приезжают владельцы Mazda 3 2009–2011 годов:

Индикация на панели приборов

Горит ABS на Mazda 3 постоянно после запуска.
Одновременно горят ABS, DSC (DSC OFF) и красный индикатор тормозной системы (восклицательный знак в круге).
Ошибка ABS появляется и пропадает: горит на холодную, гаснет после прогрева — или наоборот.
Лампы загораются через несколько минут после начала движения.
Ошибки не сбрасываются сканером или сбрасываются и возвращаются через 1–2 поездки.

Поведение автомобиля

ABS не работает: при резком торможении колёса блокируются, педаль не «пульсирует».
DSC не включается, кнопка DSC OFF не реагирует.
Не работает противобуксовочная система — колёса буксуют при старте на скользком покрытии.
ABS срабатывает сама по себе на ровной дороге при плавном торможении (ложное срабатывание).
Педаль тормоза стала «дубовой» или, наоборот, увеличился ход.
В некоторых случаях — нестабильные показания спидометра или отказ круиз-контроля, так как данные о скорости передаются от блока ABS другим системам [УТОЧНИТЬ по комплектации].

Данные диагностики

Сканер не видит блок ABS (нет связи с модулем).
Ошибки по электродвигателю насоса ABS.
Ошибки по клапанам каналов TCS/ABS.
Ошибка по контрольной лампе тормозной системы при исправном уровне жидкости и датчике ручника.
Ошибки связи по CAN-шине от других блоков, которые «жалуются» на отсутствие данных от ABS.

После чего появилась проблема

Владельцы часто называют конкретное событие:

после разрядки аккумулятора или «прикуривания»;
после замены аккумулятора с ошибкой полярности или скачка напряжения;
после мойки двигателя или езды по глубоким лужам;
после сильных морозов;
после ДТП или ремонта передней части;
после длительной стоянки;
без видимых причин — просто с возрастом машины.

Если вы узнали в этом списке свою ситуацию — с высокой вероятностью проблема решается ремонтом блока ABS Mazda 3, а не его заменой.

Причины неисправности блока ABS/DSC на Mazda 3 второго поколения

Блоки ABS на Mazda 3 BL доживают до 12–15 лет, и к этому возрасту у них накапливается несколько типовых проблем. Ниже — то, с чем мы реально сталкиваемся на этих модулях.

1. Износ электродвигателя насоса

Мотор насоса работает при каждом срабатывании ABS, TCS и DSC. Со временем изнашиваются щётки и коллектор, растёт сопротивление, появляется искрение. Блок управления фиксирует отклонение параметров мотора — и выдаёт ошибку по управлению электродвигателем. Иногда мотор просто перестаёт запускаться: не слышно характерного жужжания при включении зажигания.

2. Нарушение контактов и пайки на плате модуля

Плата ECU расположена прямо на гидроблоке, под капотом. Она живёт в режиме постоянных перепадов температур: зимой -25, летом рядом с двигателем +80. Многолетнее «дыхание» материалов приводит к микротрещинам в пайке силовых элементов, в цепи питания мотора, в контактах разъёма. Это классическая причина плавающей ошибки, которая зависит от температуры.

3. Выход из строя силовых компонентов

Транзисторы, управляющие мотором насоса, и ключи клапанов работают с большими токами. Скачок напряжения при «прикуривании», ошибка полярности, неисправный генератор — всё это способно вывести их из строя. Результат — ошибка по мотору, ошибка по одному из клапанов или полное отсутствие связи с блоком.

4. Влага и окисление

Разъём блока и уплотнение крышки модуля с возрастом теряют герметичность. Внутрь попадает влага, начинается коррозия дорожек и контактов. Особенно часто это встречается на машинах после мойки двигателя, езды по лужам, а также на автомобилях с ослабленными или повреждёнными уплотнителями.

5. Обрыв внутренних соединений мотора

Электродвигатель подключён к плате через контакты внутри блока. Из-за вибраций и коррозии соединение может нарушаться — блок «теряет» мотор при полностью исправном самом двигателе.

6. Внешние причины, которые маскируются под неисправность блока

Важно понимать: не каждая ошибка ABS означает поломку модуля. На Mazda 3 BL точно такие же симптомы могут давать:

перебитый или окисленный провод датчика скорости колеса;
неисправный датчик ABS или загрязнённый ротор датчика в ступице;
плохая «масса» на кузове;
перегоревший предохранитель питания насоса ABS;
проблемы с самим аккумулятором (просадки напряжения при запуске);
неисправный датчик угла поворота руля или комбинированный датчик G после ДТП.

Именно поэтому мы не ремонтируем «по коду», а проверяем блок и внешние цепи до того, как что-то паять.

Коды ошибок блока ABS Mazda 3 BL: что они означают

При диагностике Mazda 3 второго поколения ошибки блока DSC HU/CM отображаются в формате «C0020:71-2B», где C0020 — сам код, 71 — тип неисправности, а суффикс после дефиса — служебный статус ошибки (текущая, сохранённая, активная в этом цикле). Ниже — коды, которые чаще всего встречаются на этих блоках.

C0020:71 — управление электродвигателем насоса ABS

Самый распространённый код на Mazda 3 BL с проблемным блоком. Модуль подал команду на мотор насоса, но не увидел ожидаемой реакции: мотор не крутится, крутится с неправильными параметрами или блок не может проконтролировать его цепь.

Возможные причины: износ щёток мотора, обрыв внутреннего соединения мотора с платой, неисправность силового транзистора драйвера мотора, нарушение пайки в силовой цепи, а также перегоревший предохранитель или просадка напряжения бортовой сети. Один и тот же код — минимум пять разных сценариев ремонта разной стоимости.

C0082:48 — контрольная лампа неисправности тормозной системы

Блок фиксирует несоответствие в цепи или в управлении красной контрольной лампой тормозной системы. Часто этот код появляется вместе с C0020:71 как следствие: блок обнаружил критическую неисправность, зажёг лампу и записал соответствующее событие. Бывает, что причина внешняя — датчик уровня тормозной жидкости, концевик стояночного тормоза, проводка до панели приборов.

C002:01 — клапан 2 канала A управления TCS

Код по электромагнитному клапану противобуксовочной системы [УТОЧНИТЬ полный номер кода по вашему сканеру]. Блок не видит корректной работы одной из катушек клапана: обрыв, короткое замыкание или неисправность управляющего ключа на плате. Сам клапан выходит из строя редко — в большинстве случаев проблема в электронике управления или в контакте между платой и катушкой.

Другие коды

Помимо перечисленных, на Mazda 3 BL встречаются ошибки по датчикам скорости отдельных колёс, по датчику угла поворота руля, по комбинированному датчику ускорений и ошибки связи по CAN (серия U). Они, как правило, указывают на внешние компоненты, а не на блок — но требуют проверки, потому что могут быть следствием проблем внутри модуля.

Важно: код ошибки — это направление поиска, а не диагноз. Один и тот же код может означать копеечную проблему с контактом и серьёзный ремонт силовой части. Окончательное заключение мы даём только после проверки блока на стенде.

Можно ли отремонтировать блок ABS Mazda 3 BL или нужна замена?

Это главный вопрос, с которым приходят владельцы. Отвечаем честно.

Когда ремонт возможен и целесообразен

Ошибки по мотору насоса (C0020:71) — восстановление мотора и/или его цепи управления.
Ошибки по клапанам TCS/ABS при исправной катушке — ремонт цепи управления на плате.
Нарушение пайки, микротрещины, плавающая ошибка от температуры.
Выход из строя силовых ключей, драйвера мотора, элементов питания.
Окисление контактов, следы влаги на плате без разрушения дорожек.
Нет связи с блоком из-за неисправности в цепи питания или интерфейса.

Это 80–90% обращений по блокам ABS Mazda 3 второго поколения. В этих случаях ремонт выгоднее замены: вы сохраняете оригинальный блок, не открываете гидравлику (значит, чаще всего не требуется прокачка тормозов) и не сталкиваетесь с вопросами совместимости.

Когда действительно нужна замена

Механическое разрушение корпуса гидроблока или клапанов (сильное ДТП, коррозия внутри гидравлики).
Заклинивший гидравлический контур, забитые каналы — например, после езды на старой тормозной жидкости с абразивом.
Выгоревшая плата с разрушением многослойных дорожек и «выгоранием» процессора.

Такие случаи бывают, но редко. Об этом мы говорим сразу после диагностики — до того, как вы потратите деньги.

Почему не стоит бросаться за контрактным блоком

Б/у блок с разборки — это лотерея. Вы не знаете, на какой машине он стоял, сколько лет пролежал на складе, попадала ли в него влага. Блоки ABS на Mazda 3 BL — ровесники вашего, то есть с тем же возрастом пайки и таким же изношенным мотором. Нередко контрактный блок приезжает с точно такой же ошибкой C0020:71, просто пока «спящей».

Кроме того, при замене гидроблока в сборе понадобится: снять тормозные магистрали, установить новый узел, заполнить и прокачать систему с использованием сканера Mazda, при необходимости — выполнить инициализацию датчиков. Всё это — дополнительные работы и деньги.

Почему диагностика важнее замены

Если причина в проводке датчика колеса или в плохой массе, новый блок вообще ничего не изменит. Мы регулярно сталкиваемся с историями, когда владелец уже купил один-два контрактных блока, а ошибка так и горит. Профессиональная диагностика блока ABS Mazda 3 стоит в разы дешевле такой ошибки.

Как проходит ремонт блока ABS Mazda 3 BL в нашей мастерской

Мы ремонтируем блоки ABS двумя способами: вы приезжаете на автомобиле в Москву, либо присылаете снятый блок из любого города или страны через транспортную компанию.

1. Приём

Фиксируем жалобу, коды ошибок (если у вас есть распечатка со сканера — присылайте), обстоятельства появления проблемы. Если приезжаете на машине — считываем ошибки сами.

2. Первичная диагностика

Проверяем связь с блоком, напряжение питания, состояние предохранителей и разъёма. Если блок на автомобиле — оцениваем внешние цепи (датчики, проводку, массы), чтобы исключить ситуацию, когда сам блок исправен.

3. Демонтаж электронного модуля

Электронная часть отделяется от гидроблока без вскрытия тормозной системы. Гидравлика в большинстве случаев остаётся на автомобиле — это исключает потерю тормозной жидкости и необходимость прокачки. Если блок присылаете вы — можно снимать его в сборе, а можно только электронную часть [УТОЧНИТЬ у администратора порядок для вашего случая].

4. Поиск неисправности на компонентном уровне

Модуль вскрывается, плата проверяется под микроскопом: пайка, дорожки, следы влаги и перегрева. Проверяются силовые ключи, драйвер мотора, цепи питания, катушки клапанов, сам электродвигатель насоса и его соединение с платой. Мы работаем именно с компонентами, а не меняем плату целиком — это позволяет сохранить оригинальный блок с его заводскими настройками.

5. Ремонт и восстановление

Заменяются неисправные компоненты, восстанавливается пайка и нарушенные соединения, устраняются последствия окисления. При износе мотора выполняется его восстановление или замена [УТОЧНИТЬ политику по моторам]. Восстанавливается герметичность модуля — иначе через год влага вернётся.

6. Проверка после ремонта

Собранный блок проверяется на стенде: работа мотора под нагрузкой, управление каждым клапаном, связь по CAN, отсутствие ошибок в разных температурных режимах. Если блок ремонтировался на автомобиле — устанавливаем, стираем ошибки, делаем тестовую поездку с контролем срабатывания ABS.

7. Программирование

При ремонте оригинального блока привязка, кодирование и конфигурация, как правило, не требуются — все данные остаются внутри вашего модуля. Это одно из ключевых преимуществ ремонта перед заменой.

8. Выдача и гарантия

Вы получаете блок с гарантией 1 год. По запросу — фото или видео процесса ремонта и дефектных компонентов.

Сроки. Блоки ABS мы стараемся делать в течение рабочего дня: приезжаете до 14:00 — к вечеру блок обычно готов. По сложным случаям сроки уточняются после диагностики.

Почему не стоит сразу покупать новый или б/у блок

Собираем возражения, которые слышим чаще всего.

«Дилер сказал — только замена». Дилерский сервис не занимается компонентным ремонтом электроники — у него нет для этого ни оборудования, ни регламента. «Только замена» означает «мы это не ремонтируем», а не «это нельзя отремонтировать».

«Новый блок — надёжнее». Новый — да. Но стоимость нового гидроблока ABS/DSC Mazda в сборе часто сопоставима с рыночной ценой самого автомобиля 2009–2011 года. И к ней нужно добавить установку, прокачку и возможную адаптацию.

«Куплю контрактный, он дешевле». Дешевле новой — да. Но состояние неизвестно, гарантия обычно формальная, возраст — такой же, как у вашего. Плюс работы по замене и прокачке.

«Поменяю блок — ошибка точно уйдёт». Не факт. Если причина в датчике, проводке или массе — ошибка останется. Если причина внешняя и повредила ваш блок, она повредит и следующий.

Мы не говорим, что замена — всегда плохо. Бывают случаи, когда она оправдана, и мы прямо об этом говорим. Но начинать разумно с диагностики: она даёт ответ на вопрос «что сломалось» до того, как вы потратите деньги.

Стоимость ремонта блока ABS Mazda 3 BL

Ориентировочная цена ремонта блока ABS Mazda 3 (2009–2011) в нашей мастерской — от 15 000 до 25 000 рублей. Итоговая стоимость становится известна после диагностики, до начала работ, и не меняется в процессе.

От чего зависит цена:

Характер неисправности. Восстановление пайки и контактов — нижняя граница диапазона. Замена силовых компонентов, ремонт драйвера мотора, работа с электродвигателем насоса — ближе к верхней.
Объём повреждений. Одна дорожка после окисления или половина платы после воды — разный объём работы.
Необходимость замены компонентов и их количество.
Состояние мотора насоса — требуется ли его восстановление.
Дополнительные работы: снятие и установка блока на автомобиле, диагностика внешних цепей, если проблема оказалась не только в блоке.

Для сравнения: стоимость ремонта блока ABS Mazda 3 у нас, как правило, в несколько раз ниже цены нового узла и сопоставима или ниже стоимости контрактного блока с учётом работ по его замене — при этом вы получаете свой оригинальный модуль с проверенным результатом и годовой гарантией.

Диагностика перед ремонтом — обязательный этап, её условия уточняйте у администратора [УТОЧНИТЬ стоимость диагностики / входит ли в ремонт].

Если ищете ремонт блока ABS Mazda недорого — важно смотреть не на минимальную цифру в объявлении, а на то, что именно за неё делают: проверяют ли блок на стенде после ремонта, восстанавливают ли герметичность, дают ли реальную гарантию.

Почему владельцы Mazda 3 обращаются к нам

Узкая специализация. Мы занимаемся только автомобильной электроникой: блоки ABS/ESP/DSC, приборные панели, электроусилители руля. Не совмещаем это с шиномонтажом и заменой масла.
10 лет опыта, более 5000 отремонтированных блоков. Типовые неисправности блоков Mazda 3 BL для нас — знакомая картина, а не эксперимент.
Диагностика перед ремонтом. Сначала находим причину, потом называем цену, потом ремонтируем. Не наоборот.
Компонентный ремонт. Восстанавливаем плату и мотор на уровне отдельных элементов — ваш оригинальный блок остаётся с вами.
Ремонт вместо навязанной замены. Если блок ремонтопригоден — ремонтируем. Если нет — говорим прямо и объясняем почему.
Проверка результата. Каждый блок после ремонта проходит стендовый тест.
Гарантия 1 год на выполненный ремонт.
Быстро. Блоки ABS — как правило, в течение рабочего дня.
Прозрачность. По запросу присылаем фото и видео дефектов и процесса ремонта.
Работаем со всей Россией и другими странами. Блок можно отправить транспортной компанией — принимаем, ремонтируем, отправляем обратно.
